      产品特点
      1. 实时跟随，动态滤波：实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪电网谐波变化，具有高度可控性与快速响应性。
      2. 优异的滤波特性：    滤波性能不受系统阻抗影响，无谐振风险。
      3. 实现完美电能质量系统： 谐波补偿：APF可同时滤除2～50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。无功补偿：容性感性（-1～1）无极补偿，PF1.00完美无功补偿效果。三相不平衡补偿：三相有功不平衡补偿、三相无功不平衡补偿、分相补偿。
      4. 标准的模块化设计：功能电路和控制电路采用模块或组件结构，在实现标准化生产的同时提高了使用中的可靠性和可维修性。
      使用环境条件
      环境要求 海拔高度 ≤1500m\1500-4000之间m\根据国际GB/T3859.2,每增加100m,功率降低1%
      运行温度 -10℃~+40℃
      相对湿度 5%~95%、无凝露
      防护等级 IP20、其余IP等级可定制
      相关资质及标准 遵循标准 GBT15576-2008,JB-T11067-2011,IEEE519,IEC61000-3-6,ERG5/4
      主要技术参数
      项目 WBAPF25A/35A WBAPF50A/60A WBAPF100A
      系统参数 额定输入线电压 380V(-40%~+20%)
      电网频率 50/60HZ（范围：45-63HZ）
      可并联台数 不限
      整机效率 ≥975
      电网结构 三相三线  三相四线
      电流互感器 150/5~10000/5
      电流拓补 三电平
      性能指标 额定容量 25/35A 50A/60A 100A
      谐波补偿 支持
      无功补偿 支持
      不平衡补偿 支持
      滤波范围 2~50次
      滤波次数选择 2~50次任意次数可选
      滤波程度 2~50次任意次数可调
      滤波能力 THDI（电流畸变率）<5%
      快速响应时间 <50μs
      全响应时间 <50ms
      目标功率因数 从-1~1可调
      控制算法 FFT算法、智能FFT算法、瞬时无功算法
      开关频率 20kHz
      智能风冷 151L/Sec
      噪声指示 <52dB <56dB
      通讯监控能力 通讯接口 RS485网口
      通讯协议 电总协议、MODBUS-RTU协议、TCP/IP
      模块显示界面 LCD多功能触摸彩屏；LED指示灯 LCD彩屏；LED指示灯
      保护功能 过压保护、欠压保护、短路保护。逆变桥反向保护，过偿保护
      CT监测告警 有
      故障报警 有，最多报警记录500条
      监控 支持独立监控/集中监控
      机械特性 安装方式 挂壁式
        400*470*150 440*590*190 440*600*230
      净重 18kg 35kg 36kg
      产品结构尺寸

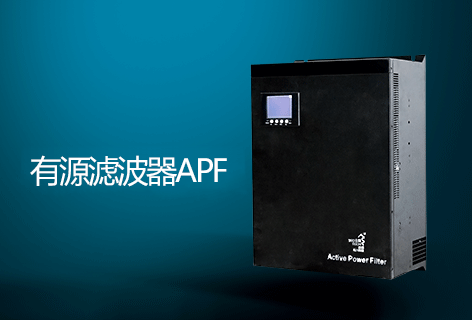

      产品外观展示

      谐波的定义
      当正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波 电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。对非正弦波作傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于工频的分量称为谐波。
      谐波的危害
      1. 谐波损耗导致电网输配电过程效率变低；
      2. 3次及其整数倍的零序谐波电流，导致中线发热严重；
      3. 附加热效应应使得用电设备绝缘老化加剧，寿命缩短；
      4. 易于补偿电容发生串联或者并联谐振，造成元器件损坏，甚至引起跳闸   事故；
      5. 引起一些保护设备误动作，同事也会导致电气测量仪表计量不准确；
      6. 干扰通讯系统，甚至阻断通信信号。
       原理及技术特性

      原理及方案

      提高电能质量所带来的收益
      谐波治理
      提高企业设备的供电质量，提高设备运行的可靠性，减少因设备误动作而造成的经济损失；
      降低用电设备发热，减少绝缘老化，从而提高设备的使用寿命，减少设备的维护费用；
      减少电网中补偿电容器的谐振几率，提高用电安全。同时，减少谐波对系统信号传输的影响，增加系统的可靠性；
      电机等设备发热减少，电脑系统数据出错率降低；
      减少谐波产生的电磁干扰，保障弱电系统正常工作；
      满足国家及地方标准要求。

      治理无功
      减少企业自身电费开支；
      保证系统功率因数达到国家标准，避免因为功率因数低导致的力率电费罚款；
      减少电网线路损耗及对上一级变压器容量的占用；
      减少有功损失和电压降落，释放变压器，提高用户设备利用率和电网供电质量；
      改善设备的利用率、改善电压的稳定性。

      治理三相不平衡
      有效避免中线局部发热老化，甚至是火灾的的、风险；
      避免因局部电压不平衡，引起的设备误报警；
      避免零地电压偏高而导致控制系统弱点设备烧毁的风险。
      应用领域






      型号说明

      选型表

      型号
      WBAPF0.4/4-25A WBAPF0.4/4-100A WBAPF0.4/3-50A
      WBAPF0.4/4-35A WBAPF0.4/4-150A WBAPF0.4/3-60A
      WBAPF0.4/4-50A WBAPF0.4/3-25A WBAPF0.4/3-100A
      WBAPF0.4/4-60A WBAPF0.4/3-35A WBAPF0.4/3-150A
